當 5G 基站、AI 服務器和電動汽車對高端芯片的需求呈指數級增長，半導體制造工藝正面臨前所未有的精度挑戰。在這場 “毫厘之間的競爭” 中，飛秒激光切割機以其獨特的 “冷加工” 特性和納米級精度，成為破解芯片晶源切割瓶頸的關鍵技術。從 HBM 內存到碳化硅功率器件，從實驗室研發到量產工廠，飛秒激光切割機正在重塑半導體制造的技術路徑，推動產業向更高精度、更高效率、更廣材料適應性方向發展。

一.存儲芯片的容量突破：飛秒激光切割的量產貢獻

在存儲密度競賽中，400 層以上 NAND 閃存和 HBM4 高帶寬內存成為新戰場，而飛秒激光切割機正是突破量產瓶頸的 “利器”。傳統機械切割在處理 20-30 微米的超薄晶圓時，會因機械應力產生微裂紋，導致良率損失超過 60%。頭部存儲廠商的實踐證明，采用飛秒激光開槽與全切割技術后，不僅熱影響區控制在 1 微米以下，還通過非線性吸收效應精準破壞材料鍵合結構，使良率提升 25% 以上。

HBM4 內存的 12 層堆疊結構對切割精度提出了更嚴苛要求，任何微小的崩邊或異物殘留都可能導致整個堆疊失效。晶源飛秒切割設備的非接觸加工特性，完美解決了這一難題 —— 其聚焦光斑直徑可控制在 2 微米以下，配合 ±1 微米的位置精度，確保每層晶圓的切割邊緣光滑如鏡。第三方檢測機構數據顯示，采用飛秒激光切割后，HBM4 的裸片測試通過率提升至 98%，為大容量內存的規模化應用奠定了工藝基礎。

二.功率器件的性能飛躍：碳化硅切割的技術革命

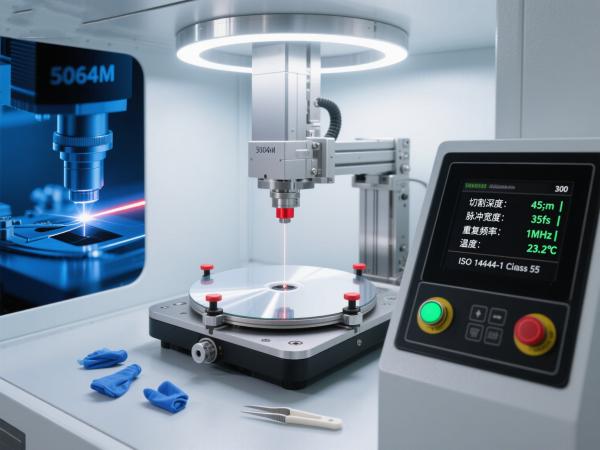

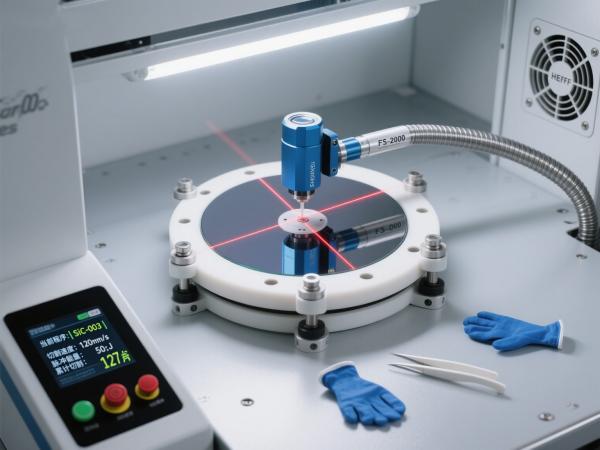

在新能源汽車 800V 高壓平臺的推動下，碳化硅（SiC）功率器件需求激增，但這種硬度媲美鉆石的材料曾讓制造商望而卻步。傳統金剛石線鋸切割碳化硅時，崩邊高達 30-50 微米，刀具損耗占成本的 40%；納秒激光切割則因熱損傷深度超過 100 微米，導致芯片擊穿電壓下降 40%。飛秒激光切割機的出現，徹底改變了這一局面。

飛秒激光的 10?1?秒超短脈沖在晶格熱振動前完成能量釋放，將熱影響區壓縮至 0.8 微米，使碳化硅芯片擊穿電壓保持率超過 99%。在精度方面，芯片飛秒激光切割機將崩邊控制在 10 微米以下，切縫寬度精縮至 25±3 微米，表面粗糙度優化至 Ra 0.6μm，全面滿足 SEMI 最高階標準。某功率器件廠商的量產數據顯示，采用飛秒激光切割后，碳化硅器件良率從 60% 躍升至 95%，切割速度提升 5 倍，單位成本降低 30%。這些突破使碳化硅器件真正具備了替代硅基器件的性價比優勢。

三.行業技術路線：從試驗到普及的加速滲透

飛秒激光切割技術已獲得半導體巨頭的廣泛認可。除存儲領域外，領先晶圓代工廠已在高端產線大規模部署飛秒激光切割機，逐步替代占傳統市場 80% 的刀片切割工藝。這種技術轉向背后，是芯片制造對 “零缺陷” 加工的迫切需求 —— 當制程節點進入 5nm 乃至 3nm，傳統切割產生的微裂紋和應力殘留會嚴重影響芯片性能。

在技術路線選擇上，“激光開槽 + 精準斷裂” 的混合模式成為主流。這種方案結合了飛秒激光的精密開槽優勢和機械分離的成本效益，在 350 微米厚度晶圓加工中實現了良率與效率的平衡。國內企業也在加速追趕，通過光場調控技術和精密運動系統開發，已實現 2 毫米以下微小零件的精密切割，某國產飛秒激光切割機的加工精度達到 ±5μm，通過 ISO 13485 醫療器械質量管理體系認證，為半導體與醫療精密加工提供了國產化選擇。相關技術細節可參考《精密激光加工設備技術規范》（GB/T 38336-2019）。

四.國產化與智能化：飛秒激光切割的未來方向

飛秒激光切割機的國產化進程正在加速，核心光源的國產化率提升使設備成本降低 30%，推動更多中小企業采用先進切割方案。技術創新聚焦三個方向：一是多焦點并行加工，將厚晶圓切割速度從 80mm/s 提升至 200mm/s；二是智能工藝監控，通過實時等離子體光譜反饋?zhàn)赃m應調整激光參數；三是材料數據庫建設，針對不同半導體材料建立專屬加工參數模型，降低工藝開發門檻。

隨著 5G、AI 和物聯網的發展，芯片需求將持續增長，對切割技術提出新挑戰：一方面，三維集成芯片的異質集成需要更高精度的切割定位；另一方面，柔性電子和可穿戴設備的興起要求切割技術適應更廣泛的材料類型。飛秒激光切割機憑借其 “材料無關性” 優勢，有望在這些新興領域發揮關鍵作用 —— 從硅基到有機半導體，從剛性晶圓到柔性基板，飛秒激光都能實現高精度、無損傷加工。

在半導體產業升級的浪潮中，飛秒激光切割機已成為衡量企業技術實力的重要標志。它不僅是一種加工設備，更是推動芯片制造從 “微米級” 向 “納米級” 跨越的核心技術。隨著國產化技術的成熟和應用場景的拓展，飛秒激光切割機將在半導體自主可控進程中扮演更加重要的角色，為我國芯片產業突破技術壁壘、實現高質量發展提供強大支撐。如需定制飛秒激光切割解決方案，可聯系專業技術團隊獲取設備配置與成本核算方案。
