一、傳統微流道加工的瓶頸與激光技術破局

在微流道制造的漫長探索中，化學蝕刻依賴強酸強堿（如氫氟酸、氫氧化鈉），不僅面臨嚴苛的環保法規限制，且刻蝕速率難以精準控制（波動范圍＞15%），導致流道尺寸偏差常超 ±10μm。機械加工則受限于刀具磨損（壽命＜500 次）和材料硬度，在氧化鋁陶瓷、石英玻璃等硬脆材料上的良品率普遍低于 60%。這些問題在需要萬級以上量產的半導體、醫療設備領域尤為突出，亟需更可靠的加工技術。

激光蝕刻機的出現徹底改變了這一局面。其利用 1064nm 固體激光器或 355nm 紫外激光器，通過振鏡掃描系統實現光束高速偏轉，在材料表面實現 “燒蝕 - 汽化” 精確控制。某第三方檢測機構數據顯示，激光蝕刻的微流道尺寸偏差可控制在 ±3μm 以內，完全滿足 IATF 16949:2016 汽車行業質量標準。

二、激光蝕刻機的核心技術模塊解析

1. 光學系統：精度控制的核心

高穩定性激光器（功率波動＜±1%）配合衍射光學元件（DOE），可將光束均勻性提升至 98% 以上。在微流道拐角處，通過動態光斑補償技術（響應時間＜1μs），確保曲率半徑 50μm 的圓弧加工無鋸齒狀缺陷，這一技術在 3C 電子微型散熱流道加工中已實現規模化應用。

2. 運動控制：效率提升的關鍵

龍門式高精度平臺（定位精度 ±5μm）支持最大 300mm×300mm 幅面加工，配合雙工位交換系統，可實現 “上料 - 加工 - 下料” 的無縫銜接，單批次加工效率提升 60%。在醫療器械生產中，該配置可滿足月產 10 萬片微流控芯片的產能需求。

3. 智能軟件：工藝開發的引擎

自主研發的 CAM 軟件內置材料數據庫，包含 50 + 種常用材料的最佳加工參數（如玻璃：功率 8-12W，速度 1200mm/s；不銹鋼：功率 20-30W，速度 800mm/s）。工程師無需掌握復雜激光原理，通過圖形化界面即可完成流道設計到加工代碼的自動生成，顯著降低技術門檻。

三、激光蝕刻機的全流程應用實踐

1. 研發階段：快速原型驗證

高校實驗室在開發新型細胞分選芯片時，可利用激光蝕刻機在 2 小時內完成樣品制作。通過調整激光頻率（20-80kHz）和掃描間距（5-20μm），能快速驗證不同流道結構（直型、蛇形、交叉型）對細胞分離效率的影響，將研發周期從傳統方法的 7 天縮短至 1 天。

2. 中試階段：工藝參數優化

某醫療器械企業在微流道芯片中試生產時，通過正交試驗法對激光功率（A）、掃描速度（B）、離焦量（C）三因素進行優化，最終確定最佳參數組合（A=10W, B=1500mm/s, C=+50μm），使芯片的流體阻力一致性提升 90%，為后續量產奠定基礎。

3. 量產階段：自動化生產線集成

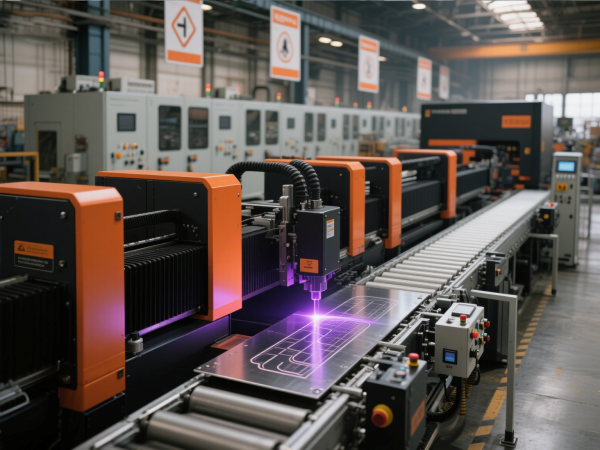

在半導體晶圓級封裝產線中，激光蝕刻機與機械臂、視覺檢測系統深度集成，實現從晶圓上料、流道加工到自動分揀的全自動化。設備搭載的 MES 系統可實時監控加工數據（如累計加工量、良品率、能耗），并通過 OEE（設備綜合效率）分析持續優化生產流程。

四、激光蝕刻機的行業應用價值對比

五、未來技術發展與選型建議

1. 技術趨勢展望

• 多光束并行加工：采用光纖激光器陣列技術，將加工速度提升至 20000mm/s 以上，滿足 5G 濾波器、功率芯片等大規模量產需求。

• 原位檢測技術：集成機器視覺與光譜分析模塊，實時反饋加工質量，實現閉環控制下的 “零缺陷” 生產。

• 材料改性拓展：通過激光誘導表面親疏水改性，在刻蝕流道的同時完成功能性處理，減少后道工序。

2. 采購決策指南

• 明確需求邊界：根據產品類型（原型 / 量產）、材料種類、精度要求（μm 級 /nm 級）選擇合適功率（50-500W）和波長（紅外 / 紫外 / 飛秒）的設備。

• 考察供應商能力：優先選擇具備核心部件自主研發能力（如激光器、振鏡、控制軟件）的廠商，確保技術迭代響應速度。

• 重視工藝支持：要求供應商提供完整的工藝開發包（含參數庫、操作手冊、維護指南），并可協助解決量產中的特殊問題。
